Produktinformationen

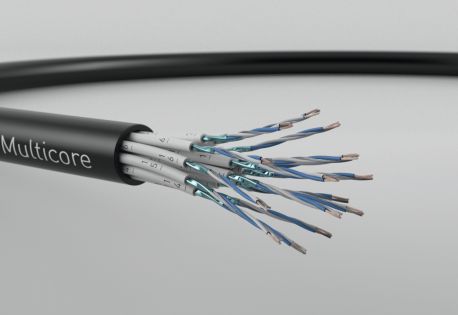

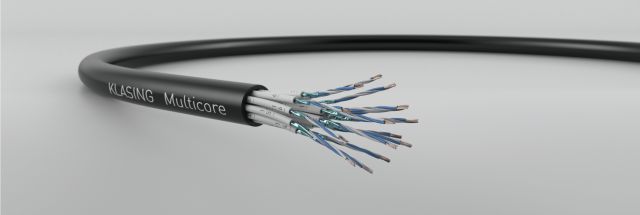

BlueSky MC xx.22
Multi-Core Audioleitung mit OFC-Kupfer für die
optimierte Signalübertragung
optimierte Signalübertragung
Verwendung
Mischpultleitung für die Bühnenverdrahtung
Aufbau
Leiter:Sauerstoff-freie Kupferlitze (OFC)
Leiteraufbau:28 x 0,10 mm
Aderisolation:Spezial-PE
Aderfarben:ws, bl (ziffernbedruckt)
Paarschirm:Alu-Folie, mit verzinnter Beilauflitze
Zwischenmantel:Soft-PVC (ziffernbedruckt)
Mantel:Soft-PVC
Mantelfarbe:schwarz, RAL 9005 (optional)
Bedruckung:nach Kundenwunsch
Technische Daten
Prüfspannung:A/A: 0,8 kV
A/S: 0,5 kV
Leiterwiderstand:max. 82 Ohm/km
Temperaturbereich in Ruhe:-30°C bis +80°C
Temperaturbereich in Bewegung:-10°C bis +70°C
Kapazität A/A:ca. 85 pF/m
Kapazität A/S:ca. 180 pF/m
Bemerkung
auch in anderen Querschnitten und in 110 Ohm-Ausführung möglich
| Adrigkeit + Querschnitt mm² |
Cu-Zahl (kg/km) |
Gewicht (ca. kg/km) |
Breite / Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 x 2 x 0,22 | 13,5 | 62,4 | 7,40 | 04005292 |
| 4 x 2 x 0,22 | 26,9 | 106,0 | 9,50 | 04016162 |
| 8 x 2 x 0,22 | 53,7 | 182,5 | 12,50 | 04016151 |
| 12 x 2 x 0,22 | 80,6 | 244,8 | 14,60 | 04016172 |
| 16 x 2 x 0,22 | 107,4 | 288,9 | 15,50 | 04016173 |
| 24 x 2 x 0,22 | 161,1 | 476,0 | 20,50 | 04016152 |
| 32 x 2 x 0,22 | 214,8 | 605,0 | 22,50 | 04016221 |
| 40 x 2 x 0,22 | 276,0 | 723,5 | 24,50 | 04005394 |
| 48 x 2 x 0,22 | 330,0 | 835,7 | 26,80 | 04016622 |
