Produktinformationen

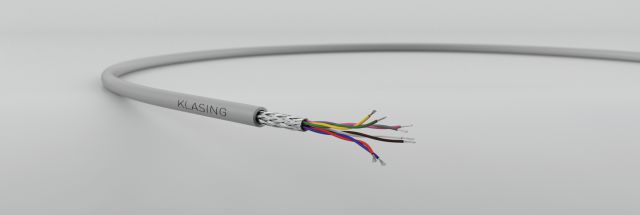

LiYCY XX x 2 x 0,25 mm² und
XX x 2 x 0,34 mm²
geschirmte paarige Elektronikleitung
Verwendung
als Verbindungsleitung in der Meß-, Signal-, Steuer- und Regeltechnik
Aufbau
Leiter:Kupferlitze blankweich
Leiteraufbau:0,25 mm²: 14 x 0,15
0,34 mm²: 7 x 0,254
Aderisolation:PVC
Aderfarben:DIN 47100 (optional)
Verseilung:je 2 Adern zum Paar,
Paare in Lagen
Bewicklung:PES-Folie
Gesamtschirm:Cu-Geflecht verzinnt,
opt. Bedeckung: ca. 85 %
Mantel:Spezial-PVC
Mantelfarbe:grau, ähnlich RAL 7032 (optional)
Bedruckung:optional
Technische Daten
Isolationswiderstand:min 20 MOhm*km
Leiterwiderstand:0,25 mm²: max 79 Ohm/km
0,34 mm²: max 53 Ohm/km
Betriebsspannung:max 300 V
Temperaturbereich in Ruhe:-30°C bis +70°C
Temperaturbereich in Bewegung:-10°C bis +70°C
Biegeradius einmalig/mehrmalig:10 x / 18 x Aussendurchmesser
Flammwidrigkeit:IEC 60332-1-2
Prüfspannung A/A:2000 V
Prüfspannung A/S:1500 V
Bemerkung
auch in ungeschirmter Ausführung vorhanden
| Adern | Querschnitt (mm²) |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 x2 | 0,25 | 6,60 | 04072204 | |
| 3 x2 | 0,25 | 6,90 | 04072206 | |
| 4 x2 | 0,25 | 7,30 | 04072208 | |
| 5 x2 | 0,25 | 8,40 | 04072210 | |
| 6 x2 | 0,25 | 9,20 | 04072212 | |
| 7 x2 | 0,25 | 9,20 | 04072214 |
