Produktinformationen

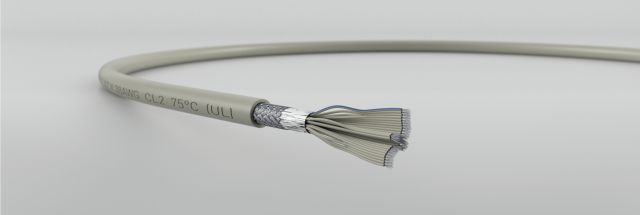

FL-(St)CY-Rd AWG 28
Flach-Rund-Leitung, geschirmt
Raster 1,27 mm
mit UL, Power Limited Circuit Cable, CL2
Raster 1,27 mm
mit UL, Power Limited Circuit Cable, CL2
Verwendung
geschirmte Raster-Steg-Leitung mit zusätzlichem Mantel
für die Verlegung auch ausserhalb von Gehäusen
für die Verlegung auch ausserhalb von Gehäusen
Aufbau
Leiter:Kupfer, verzinnt
Leiteraufbau:7 x 0,127 mm
Isolation:PVC 105°C
Querschnitt:0,09 mm²
Farbe:grau, ähnlich RAL 7032
Seitenstreifenfarbe:blau
Rastermaß:1,27 mm
Verseilung:S- bzw. Z-förmig gefaltet,
periodisch geschlitzt (35 mm / 25 mm)
Bewicklung:Vlies-Folie
Gesamtschirm:Alu-Folie + Cu-Geflecht, verzinnt
Mantel:PVC 75°C
Mantelfarbe:grau, ähnlich RAL 7032
Bedruckung:gemäß UL (File-Nr.)
Technische Daten
Prüfspannung:2000V
Leiterwiderstand:max. 216 Ohm/km
Betriebsspannung:300 V
Temperaturbereich in Ruhe:-30°C bis +75°C
Temperaturbereich in Bewegung:-10°C bis +75°C
Biegeradius einmalig/mehrmalig:10 x / 30 x Aussendurchmesser
Flammwidrigkeit:nach UL 1581 Sec. 1061 (Cable Flame)
Wellenwiderstand:ca. 100 Ohm
Bemerkung
auch halogenfrei und AWG 26 erhältlich
| Adern | Cu-Zahl (kg/km) |
Gewicht (ca. kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 6 | 24,9 | 45 | 5,80 | 09009406 |
| 9 | 30,9 | 55 | 6,40 | 09009409 |
| 10 | 31,9 | 57 | 6,40 | 09009410 |
| 14 | 35,6 | 73 | 7,20 | 09009414 |
| 15 | 40,1 | 76 | 7,30 | 09009415 |
| 16 | 42 | 78 | 7,40 | 09009416 |
| 20 | 45,8 | 87 | 7,80 | 09009420 |
| 24 | 53 | 102 | 9,00 | 09009424 |
| 25 | 55,2 | 106 | 9,00 | 09009425 |
| 26 | 66 | 108 | 9,00 | 09009426 |
| 30 | 68 | 124 | 9,20 | 09009430 |
| 34 | 70 | 132 | 10,20 | 09009434 |
| 36 | 72 | 144 | 10,40 | 09009436 |
| 37 | 73 | 148 | 10,50 | 09009437 |
| 40 | 74,1 | 166 | 11,30 | 09009440 |
| 50 | 88,5 | 180 | 12,30 | 09009450 |
| 60 | 98,7 | 214 | 13,50 | 09009460 |
| 64 | 107,2 | 229 | 13,90 | 09009464 |
