Produktinformationen

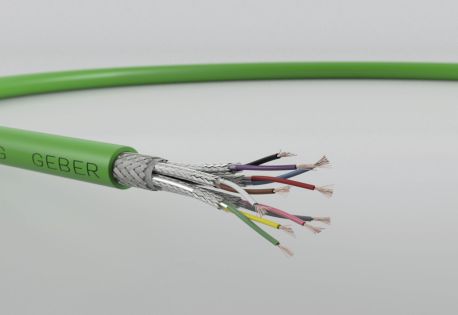

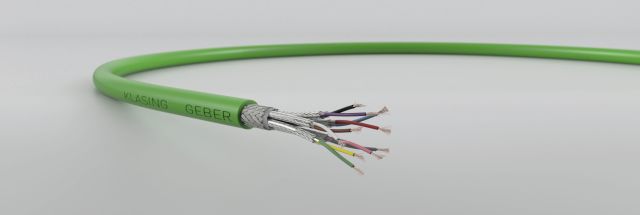

Geberleitung
4x2x0,14 + 1x2x0,50 mm²
geschirmte paarige Geberleitung
Verwendung
Steuerung in der Robotertechnologie und beweglichen Antrieben
für Einsatz in Schleppketten geeignet
für Einsatz in Schleppketten geeignet
Aufbau
Leiter:Kupfer blankweich
Leiteraufbau:0,14 mm²: 18 x 0,10
0,50 mm²: 64 x 0,10
Aderisolation:TPE-E (12Y)
Aderfarben:0,14 mm²: ws+bn, gn+ge, gr+rs, sw+vio
0,50 mm²: rt+bl
Paarschirm:Kupfer-Geflecht, verzinnt
Verseilung:alle Paare
Bewicklung:Vlies-Folie
Gesamtschirm:Kupfer-Geflecht, verzinnt
Mantel:Spezial-PUR, halogenfrei
Mantelfarbe:grün, ähnlich RAL 6018
Bedruckung:optional
Technische Daten
Leiterwiderstand:nach VDE 0295
Betriebsspannung:max. 300 V
Temperaturbereich in Ruhe:-40°C bis + 80°C
Temperaturbereich in Bewegung:-20°C bis + 80°C
Biegeradius einmalig/mehrmalig:5 x / 10 x Aussendurchmesser
Flammwidrigkeit:IEC 60332-1-2
Prüfspannung A/A:1500 V
Prüfspannung A/S:1000 V
Bemerkung
andere Aufbauten und Kombinationen möglich,
auch mit UL-Zulassung bzw. DESINA konform
| Adrigkeit + Querschnitt mm² |
Cu-Zahl (kg/km) |
Gewicht (ca. kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 4x2x0,14 + | ||||
| 1x2x0,50 | 109 | 150 | 9,80 | 04001452 |
