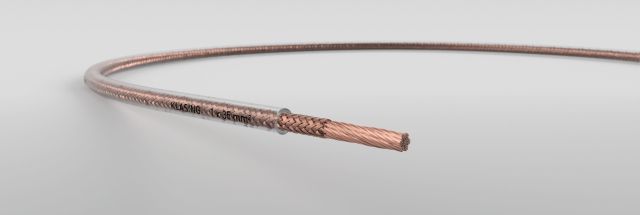

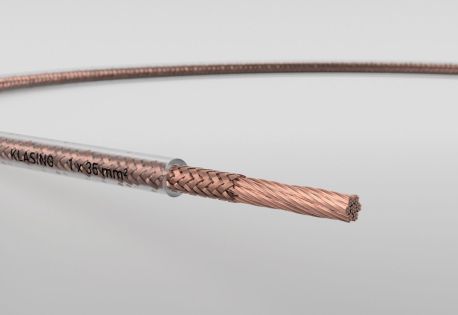

Erdungsseil LiCY (ESUY)
Kupfer-Erdungsseil mit Stützgeflecht
Verwendung
Leitung zur Verwendung für Erdungs- und Kurzschlußvorrichtungen
bzw. als Potentialausgleich
bzw. als Potentialausgleich
Aufbau
Leiter:feinstdrähtiger Kupferleiter mit
Stützgeflecht
Leiteraufbau:10 und 16 mm²: 0,07 mm Einzeldrähte
ab 25 mm²: 0,10 mm Einzeldrähte
Isolation:transparentes PVC
Technische Daten
Prüfspannung:5000 V
Isolationswiderstand:min. 20 MOhm*km
Temperaturbereich in Ruhe:-40°C bis +80°C
Temperaturbereich in Bewegung:-10°C bis +70°C
Biegeradius einmalig/mehrmalig:7,5 / 12 x Aussendurchmesser
Bemerkung
auch ohne Stützgeflecht lieferbar (LiY ESY)
| Adrigkeit + Querschnitt mm² |
Cu-Zahl (kg/km) |
Gewicht (ca. kg/km) |
Breite / Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 10 | 115 | 150 | 8,20 | 04007153 |
| 16 | 180 | 230 | 9,10 | 04006210 |
| 25 | 280 | 325 | 10,40 | 04001086 |
| 35 | 390 | 475 | 12,60 | 04001244 |
| 50 | 585 | 670 | 14,80 | 04001260 |
| 70 | 795 | 905 | 17,40 | 04006307 |
| 95 | 1220 | 1175 | 20,00 | 04001088 |
| 125 | 1360 | 1520 | 22,50 | 04001339 |
