Produktinformationen

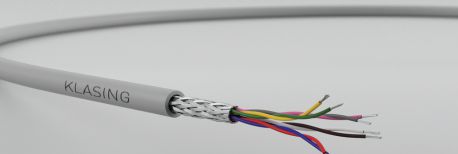

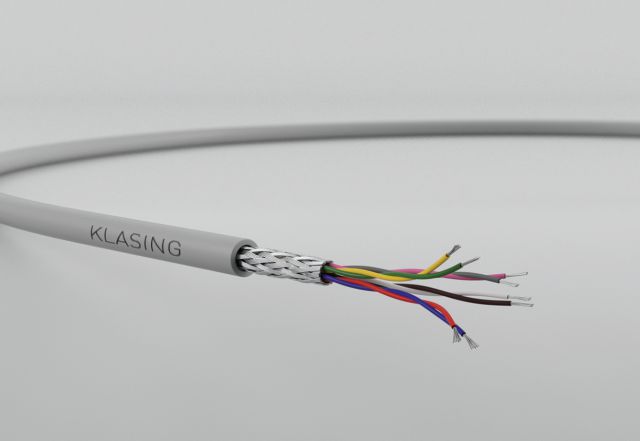

Datapair™ Li2YCH(2)
Verwendung
Aufbau
Leiter:Kupferlitze blankweich
Leiteraufbau:Klasse 5 (nach VDE 0295), ausser:
0,35 mm²: 7x0,254 mm
Aderisolation:PE (2Y)
Aderfarben:DIN 47100 (optional)
Verseilung:je 2 Adern zum Paar (XX Paare),
Paare in Lagen
Bewicklung:Spezial-Folie
Gesamtschirm:Kupfer-Geflecht verzinnt,
opt. Bedeckung: ca. 85 %
Mantel:HFFR-Mischung, flammwidrig (Typ 2)
Mantelfarbe:grau, ähnlich RAL 7032 (optional)
Bedruckung:nach Kundenwunsch
Technische Daten
Leiterwiderstand:nach VDE 0295
Betriebsspannung:max. 300 V
Temperaturbereich in Ruhe:-40°C bis +80°C
Temperaturbereich in Bewegung:-30°C bis +70°C
Biegeradius einmalig/mehrmalig:10 x / 18 x Aussendurchmesser
Flammwidrigkeit:IEC 60332-1-2
Prüfspannung A/A:1500 V
Prüfspannung A/S:1000 V
Bemerkung
ca. 15 - 20 % niedrigere Kapazitätswerte gegenüber vergleichbaren
PVC-Standardleitungen
geringe Rauchentwicklung im Brandfall
keine korrosiven Brandgase (IEC 60754-2)
halogenfrei (IEC 60754-1)
| Adern | Querschnitt (mm²) |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2x2 | 0,14 | 16,5 | 5,40 | 04025204 |
| 3x2 | 0,14 | 23 | 5,70 | 04025206 |
| 4x2 | 0,14 | 27,1 | 5,80 | 04025208 |
| 5x2 | 0,14 | 35 | 6,40 | 04025210 |
| 6x2 | 0,14 | 38,3 | 7,30 | 04025212 |
| 8x2 | 0,14 | 52,1 | 7,70 | 04025216 |
| 10x2 | 0,14 | 58 | 8,20 | 04025220 |
| 13x2 | 0,14 | 68,7 | 9,10 | 04025226 |
| 20x2 | 0,14 | 101 | 10,30 | 04025240 |
| 25x2 | 0,14 | 103 | 12,50 | 04025250 |
| 2x2 | 0,25 | 19,9 | 6,30 | 04025302 |
| 3x2 | 0,25 | 28,8 | 6,60 | 04025306 |
| 4x2 | 0,25 | 38,1 | 6,70 | 04025308 |
| 5x2 | 0,25 | 46,2 | 7,70 | 04025310 |
| 6x2 | 0,25 | 60,5 | 8,70 | 04025312 |
| 8x2 | 0,25 | 64,9 | 9,20 | 04025316 |
| 10x2 | 0,25 | 85 | 9,90 | 04025320 |
| 20x2 | 0,25 | 134,3 | 12,60 | 04025340 |
| 2x2 | 0,35 | 36 | 6,60 | 04025404 |
| 3x2 | 0,35 | 39,5 | 6,90 | 04025406 |
| 4x2 | 0,35 | 50 | 7,00 | 04025408 |
| 5x2 | 0,35 | 57,9 | 8,10 | 04025410 |
