Produktinformationen

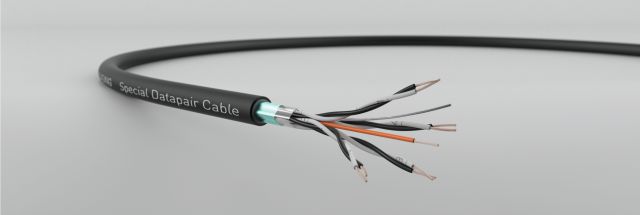

Li2YCY XX x2x0,50+1x0,50 mm²
Li2Y(St)Y XX x2x0,50+1x0,50 mm²

geschirmte paarige Datenleitung mit niedriger Kapazität

Verwendung

Datenkabel mit zusätzlicher Steuerader für die Mess-, Steuer- und Regeltechnik

Aufbau

Leiter:Kupfer blankweich

Leiteraufbau:7x0,30 mm

Aderisolation:PE (2Y)

Aderfarben:ws + sw (ziffernbedruckt)
Steuerader: orange

Verseilung:je 2 Adern zum Paar (XX Paare)
Paare mit Steuerader in Lagen

Bewicklung:Polyester-Folie

Gesamtschirm:Kupfer-Geflecht verzinnt,
opt. Bedeckung: ca. 85 %
bzw.
Alu-Folie mit Beilauflitze

Mantel:Spezial PVC

Mantelfarbe:grau, ähnlich RAL 7032

Bedruckung:nach Kundenwunsch

Technische Daten

Leiterwiderstand:max. 39 Ohm/km

Betriebsspannung:max. 300 V

Temperaturbereich in Ruhe:-30°C bis +80°C

Temperaturbereich in Bewegung:-10°C bis +70°C

Biegeradius einmalig/mehrmalig:12 x / 20 x Aussendurchmesser

Flammwidrigkeit:IEC 60332-1-2

Prüfspannung A/A:2000 V

Prüfspannung A/S:1000 V

Kapazität A/A:ca. 45 pF/m

Kapazität A/S:ca. 85 pF/m

Adern Querschnitt
(mm²)
Cu-Zahl
(kg/km)
Aussen-Ø
ca. mm
Artikelnummer

Li2YCY:
2x2 +1 0,50 52 10,00 04012105
3x2 +1 0,50 66,6 11,20 04012107
4x2 +1 0,50 74 13,70 04012109
6x2 +1 0,50 103,9 16,00 04012111
8x2 +1 0,50 119 16,80 04012113
10x2 +1 0,50 146,4 19,50 04012115
12x2 +1 0,50 166,9 20,40 04012117
16x2 +1 0,50 213,5 22,60 04012118
20x2 +1 0,50 296 24,60 04012119


Li2Y(St)Y:
2x2 +1 0,50 30 13,00 04011841
3x2 +1 0,50 40 13,40 04012123
4x2 +1 0,50 50 14,30 04012125
6x2 +1 0,50 70 16,60 04012126
8x2 +1 0,50 90 17,40 04012127
10x2 +1 0,50 110 20,10 04011843
15x2 +1 0,50 160 22,00 04011844
20x2 +1 0,50 210 25,20 04012129
24x2 +1 0,50 250 28,00 04011846




Klasing Kabel GmbH

Germanenstraße 1
85095 Denkendorf

Telefon: 08466/188-0
Telefax: 08466/188-111

E-Mail: info@klasing-kabel.de
Internet: www.klasing-kabel.de
