Produktinformationen

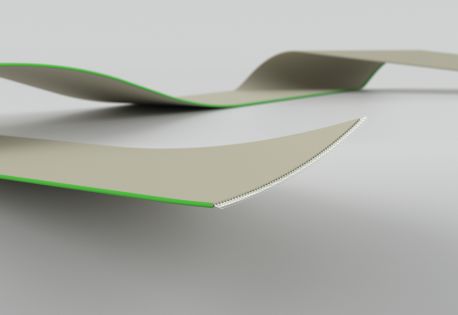

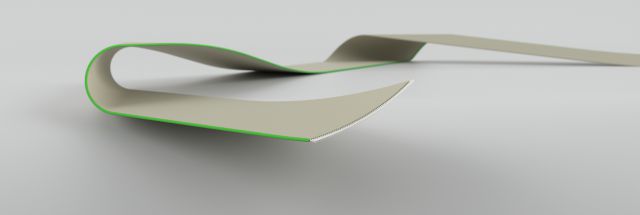

FL-ET R0,635 AWG30 125°C
Rasterstegleitung 0,06 mm², Raster 0,635 mm
Verwendung
Flachbandleitung für die direkte Weiterverarbeitung
mit Schneid-Klemm-Technik (IDC)
mit Schneid-Klemm-Technik (IDC)
Aufbau
Leiter:Kupfer verzinnt
Leiteraufbau:7 x 0,102 mm
Isolation:TPE-ET Spezial
Farbe:grau, ähnlich RAL 7032
Seitenstreifenfarbe:grün (optional)
Rastermaß:0,635 mm
Steghöhe:0,30 mm
Dicke:0,64 mm
Bedruckung:optional
Technische Daten
Prüfspannung:1000 V
Isolationswiderstand:min 20 MOhm*km
Leiterwiderstand:max. 354 Ohm/km
Betriebsspannung:max. 48 V
Temperaturbereich in Ruhe:-60°C bis +125°C
Temperaturbereich in Bewegung:-40°C bis +125°C
Biegeradius einmalig/mehrmalig:5 x / 15 x Dicke
Flammwidrigkeit:IEC 60332-1-2
Bemerkung
halogenfreie Ausführung + UL: FL-H (050270xx)
| Adern | Cu-Zahl (kg/km) |
Gesamt-Raster (ca. mm) |
Gesamtbreite (ca. mm) |
Artikelnummer |
|---|---|---|---|---|
| 10 | 6 | 5,72 | 6,36 | 05009297 |
| 12 | 7,2 | 6,99 | 7,63 | 05009650 |
| 16 | 9,6 | 9,53 | 10,17 | 05009690 |
| 26 | 15,6 | 15,88 | 16,52 | 05009599 |
| 30 | 18 | 18,42 | 19,06 | 05009305 |
| 32 | 19,2 | 19,69 | 20,33 | 05009691 |
| 40 | 24 | 24,77 | 25,41 | 05009629 |
| 50 | 30 | 31,12 | 31,76 | 05009569 |
| 68 | 40,8 | 42,55 | 43,19 | 05009591 |
| 80 | 48 | 50,17 | 50,81 | 05009660 |
