Produktinformationen

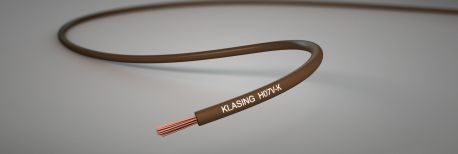

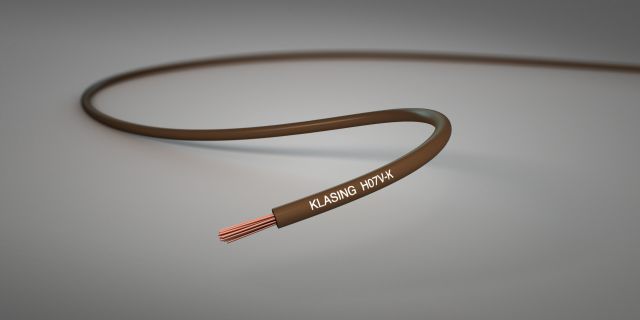

H07V-K
Starkstrom-Schaltlitzen mit VDE-/HAR-Zulassung
(VDE 0285-525-2-31)
(VDE 0285-525-2-31)
Verwendung
Verdrahtung in Schaltschränken und Geräten
flexible Verlegung
flexible Verlegung

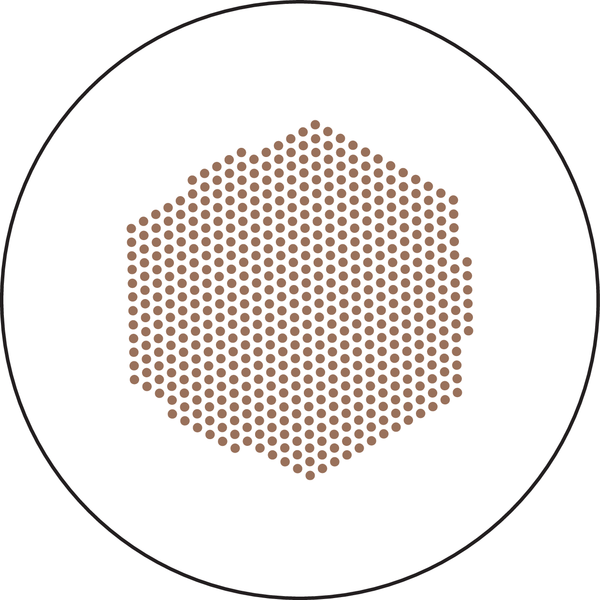

Aufbau
Leiter:Kupfer blankweich
Leiteraufbau:Klasse 5
Aderisolation:PVC 70°C
Aderfarben:optional
Bedruckung:KLASING VDE und HAR
Technische Daten
Prüfspannung:VDE 0285-525-2-31
Isolationswiderstand:VDE 0285-525-2-31
Leiterwiderstand:VDE 0285-525-2-31
Nennspannung Uo/U:H07V-K: 450 / 750 V
Temperaturbereich in Ruhe:-30°C bis +70°C
Temperaturbereich in Bewegung:-5°C bis +70°C
Flammwidrigkeit:nach VDE 0482-332-1-2
Bemerkung
auch mit verzinntem Kupfer erhältlich
| Querschnitt (mm²) / AWG |
Leiteraufbau | Cu-Zahl (kg/km) |
Ader-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 1,5 | 15 | 3,10 | 02000500 | |
| 2,5 | 25 | 3,80 | 02000504 | |
| 4 | 40 | 4,40 | 02000508 | |
| 6 | 60 | 5,10 | 02000512 | |
| 10 | 100 | 6,60 | 02000516 | |
| 16 | 160 | 7,90 | 02000520 |
