Produktinformationen

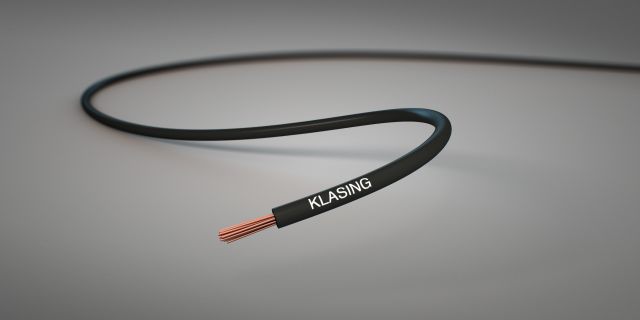

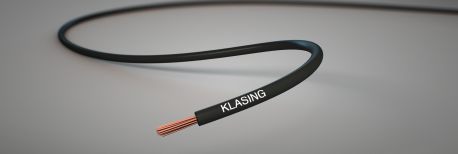

LiH
halogenfreie Schaltlitze
Verwendung
Verdrahtung in Fernmeldeanlagen und
Schaltschränken
flexible Verlegung
Schaltschränken
flexible Verlegung
Aufbau
Leiter:Cu blankweich
Leiteraufbau:siehe Tabelle
Aderisolation:FR-PE (halogenfrei)
Aderfarben:DIN 47100
Technische Daten
Prüfspannung:nach VDE 0812
Isolationswiderstand:nach VDE 0812
Betriebsspitzenspannung:nach VDE 0812
Temperaturbereich in Ruhe:-40°C bis +80°C
Temperaturbereich in Bewegung:-20°C bis +80°C
Flammwidrigkeit:nach VDE 0482-332-1-2
Bemerkung
auch mit verzinnter Litze (LiHV) möglich
| Querschnitt (mm²) / AWG |
Leiteraufbau | Cu-Zahl (kg/km) |
Ader-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 0,08 | 7 x 0,12 | 0,9 | 0,80 | 02042050 |
| 0,14 | 18 x 0,10 | 1,4 | 0,95 | 02042055 |
| 0,25 | 14 x 0,15 | 2,5 | 1,20 | 02042058 |
| 0,35 | 7 x 0,254 | 3,5 | 1,30 | 02042060 |
| 0,50 | 16 x 0,20 | 5 | 1,60 | 02042064 |
| 0,75 | 24 x 0,20 | 7,5 | 1,80 | 02042067 |
| 1,00 | 32 x 0,20 | 10 | 2,00 | 02042093 |
| 1,50 | 30 x 0,25 | 15 | 2,40 | 02042097 |
| 0,23 | 7 x 0,203 | 2,3 | 1,15 | 02042056 |
| 0,38 | 19 x 0,16 | 3,8 | 1,40 | 02042062 |
| 0,56 | 7 x 0,32 | 5,6 | 1,60 | 02042072 |
