Produktinformationen

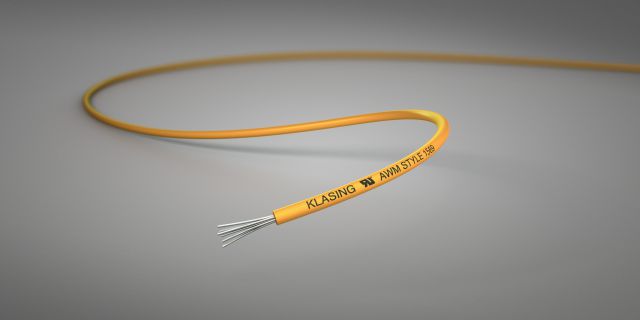

LiYV-t UL 1569 (105°C 300V)
Schaltlitzen
nach UL AWM, Style 1569 (105°C, 300V) und
CSA TR-64 (90°C)
nach UL AWM, Style 1569 (105°C, 300V) und
CSA TR-64 (90°C)
Verwendung
Verdrahtung von elektrischen und elektronischen Geräten im Geltungsbereich
von UL und CSA
von UL und CSA
Aufbau
Leiter:Kupfer, verzinnt
Leiteraufbau:7- bzw 19-drähtig
Aderisolation:Spezial-PVC
Aderfarben:DIN 47100
Bedruckung:nach UL, AWM / CSA (File- und Style-Nr.)
Technische Daten
Prüfspannung:3000 V
Isolationswiderstand:min 20 MOhm*km
Betriebsspannung:300 V
Temperaturbereich in Ruhe:-30°C bis +105°C (CSA 90°C)
Temperaturbereich in Bewegung:-10°C bis +105°C (CSA 90°C)
Flammwidrigkeit:UL VW-1 / CSA FT1
Bemerkung
auch mit blanker Kupferlitze möglich bzw. in
Kombination mit UL-Style 1007
| Querschnitt (mm²) / AWG |
Leiteraufbau | Cu-Zahl (kg/km) |
Ader-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 30 | 7 x 0,102 | 0,6 | 1,15 | 02001805 |
| 28 | 7 x 0,127 | 0,9 | 1,20 | 02001807 |
| 26 | 7 x 0,16 | 1,4 | 1,30 | 02001809 |
| 24 | 7 x 0,203 | 2,3 | 1,50 | 02001811 |
| 22 | 7 x 0,254 | 3,5 | 1,65 | 02001813 |
| 20 | 7 x 0,32 | 5,6 | 1,80 | 02001815 |
| 18 | 7 x 0,404 | 8,9 | 2,10 | 02001821 |
| 18 | 19 x 0,254 | 9,6 | 2,20 | 02001819 |
| 16 | 19 x 0,32 | 15,3 | 2,50 | 02001823 |
| 14 | 19 x 0,36 | 21,0 | 2,80 | 02018445 |
| 12 | 19 x 0,47 | 33,5 | 3,30 | 02001825 |
