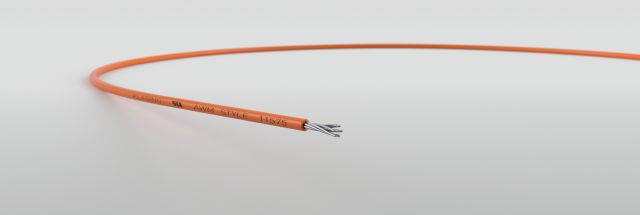

LiHV UL 11575 (90°C 300V)
halogenfreie Schaltlitzen
nach UL AWM, Style 11575 (90°C, 300V)
nach UL AWM, Style 11575 (90°C, 300V)
Verwendung
Verdrahtung von elektrischen und elektronischen Geräten im Geltungsbereich
von UL
von UL
Aufbau
Leiter:Kupfer, verzinnt
Leiteraufbau:7- bzw 19-drähtig
Aderisolation:FR-PE (halogenfrei)
Aderfarben:DIN 47100
Bedruckung:nach UL, AWM (File- und Style-Nr.)
Technische Daten
Prüfspannung:2000 V
Isolationswiderstand:min 100 MOhm*km
Betriebsspannung:300 V
Temperaturbereich in Ruhe:-30°C bis +90°C
Temperaturbereich in Bewegung:-10°C bis +90°C
Flammwidrigkeit:UL 2556 Vertical Flame FV-1 / CSA FT1
Bemerkung
auch mit metrischen Kupferaufbau möglich
| Querschnitt (mm²) / AWG |
Leiteraufbau | Cu-Zahl (kg/km) |
Ader-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 28 | 7 x 0,127 | 0,9 | 0,90 | 02011503 |
| 26 | 7 x 0,16 | 1,4 | 1,00 | 02011505 |
| 24 | 7 x 0,203 | 2,3 | 1,20 | 02011507 |
| 22 | 7 x 0,254 | 3,5 | 1,30 | 02011509 |
| 20 | 7 x 0,32 | 5,6 | 1,50 | 02011511 |
| 18 | 7 x 0,404 | 8,9 | 1,80 | 02011513 |
