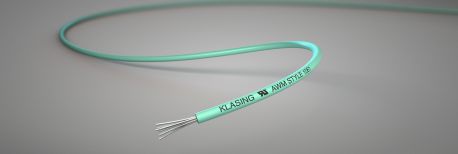

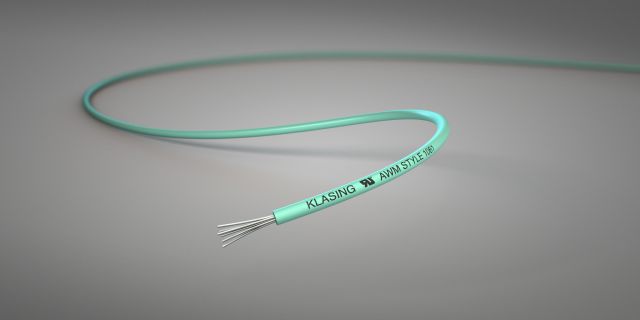

LiYV UL 1061 (80°C 300V)
Schaltlitzen
nach UL AWM, Style 1061 (80°C, 300V)
nach UL AWM, Style 1061 (80°C, 300V)
Verwendung
Verdrahtung von elektrischen und elektronischen Geräten im Geltungsbereich
von UL, Termi-Point geeignet
von UL, Termi-Point geeignet
Aufbau
Leiter:Kupfer, verzinnt
Leiteraufbau:7- bzw 19-drähtig
Aderisolation:SR-PVC
Aderfarben:DIN 47100
Bedruckung:nach UL, AWM (File- und Style-Nr.)
Technische Daten
Prüfspannung:1500 V
Isolationswiderstand:min 100 MOhm*km
Betriebsspannung:300 V
Temperaturbereich in Ruhe:-30°C bis +80°C
Temperaturbereich in Bewegung:-10°C bis +80°C
Flammwidrigkeit:UL VW-1 / CSA FT1
Bemerkung
auch in Kombination mit CSA möglich
| Querschnitt (mm²) / AWG |
Leiteraufbau | Cu-Zahl (kg/km) |
Ader-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 30 | 7 x 0,102 | 0,6 | 0,85 | 02006105 |
| 28 | 7 x 0,127 | 0,9 | 0,90 | 02006107 |
| 26 | 7 x 0,16 | 1,4 | 1,00 | 02006109 |
| 24 | 7 x 0,203 | 2,3 | 1,20 | 02006111 |
| 22 | 7 x 0,254 | 3,5 | 1,30 | 02006113 |
| 20 | 7 x 0,32 | 5,6 | 1,50 | 02006115 |
| 18 | 7 x 0,404 | 8,9 | 1,80 | 02006117 |
| 18 | 19 x 0,254 | 9,6 | 1,80 | 02006119 |
| 16 | 19 x 0,32 | 15,3 | 2,20 | 02006121 |
