Produktinformationen

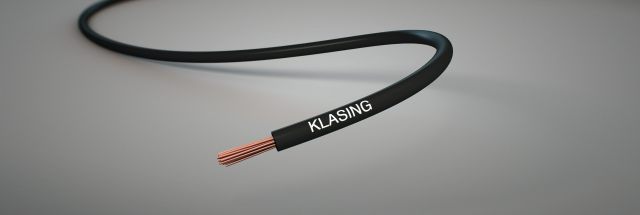

LifY
Schaltlitzen mit hochflexiblen Litzenaufbau
Verwendung
hochflexible Anwendung mit maximaler Flexibilität

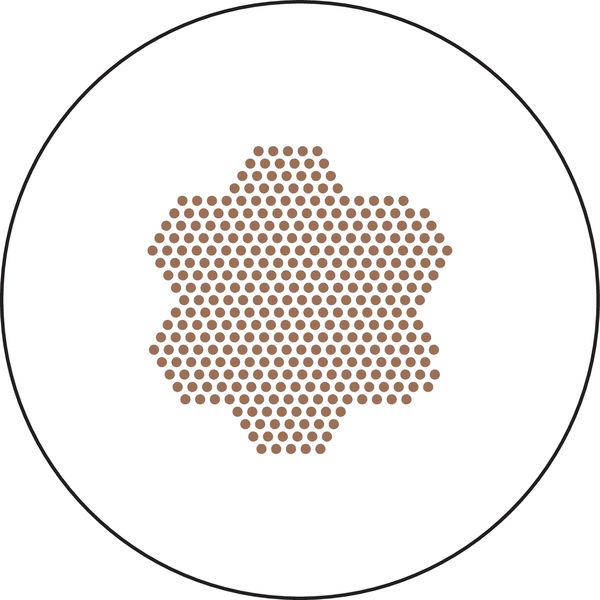

Aufbau
Leiter:Cu blankweich
Aderisolation:PVC
Isolation:Spezial PVC
Farbe:DIN 47100.
Technische Daten
Prüfspannung:nach VDE 0812
Isolationswiderstand:nach VDE 0812
Leiterwiderstand:nach VDE 0812
Betriebsspitzenspannung:nach VDE 0812
Temperaturbereich in Ruhe:-30°C bis +70°C
Temperaturbereich in Bewegung:-10°C bis +70°C
Flammwidrigkeit:nach VDE 0482-332-1-2
Bemerkung
auch mit anderen Litzenaufbauten möglich
| Querschnitt (mm²) / AWG |
Leiteraufbau | Cu-Zahl (kg/km) |
Ader-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 0,02 | 10 x 0,05 | 0,2 | 0,55 | 02018344 |
| 0,05 | 26 x 0,05 | 0,5 | 0,80 | 02018345 |
| 0,10 | 51 x 0,05 | 1 | 1,00 | 02018346 |
| 0,14 | 72 x 0,05 | 1,4 | 1,10 | 02018347 |
| 0,25 | 128 x 0,05 | 2,5 | 1,40 | 02018348 |
| 0,50 | 256 x 0,05 | 5 | 2,00 | 02018349 |
| 0,75 | 384 x 0,05 | 7,5 | 2,20 | 02018350 |
| 1,00 | 512 x 0,05 | 10 | 2,50 | 02018351 |
| 1,50 | 392 x 0,07 | 15 | 3,50 | 02018352 |
| 2,50 | 651 x 0,07 | 25 | 3,80 | 02018353 |
| 4,00 | 1036 x 0,07 | 40 | 5,00 | 02018354 |
