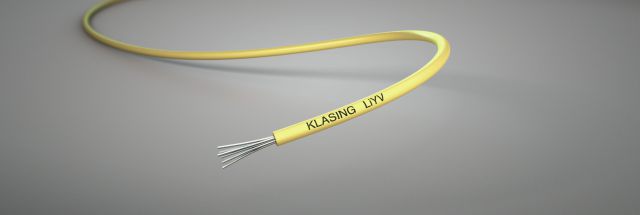

LiYV (VDE 0812)
Schaltlitze nach VDE 0812
Verwendung
Verdrahtung in Fernmeldeanlagen und Schaltschränken
flexible Verlegung
flexible Verlegung
Aufbau
Leiter:Cu verzinnt
Leiteraufbau:siehe Tabelle
Aderisolation:PVC 70°C
Aderfarben:DIN 47100
Technische Daten
Prüfspannung:nach VDE 0812
Isolationswiderstand:min 200 MOhm*km
Betriebsspitzenspannung:nach VDE 0812
Temperaturbereich in Ruhe:-30°C bis +70°C
Temperaturbereich in Bewegung:-5°C bis +70°C
Flammwidrigkeit:nach VDE 0482-332-1-2
Bemerkung
auch in 105°C-Ausführung (ohne VDE) erhältlich
| Querschnitt (mm²) / AWG |
Leiteraufbau | Cu-Zahl (kg/km) |
Ader-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 0,14 | 18 x 0,10 | 1,4 | 1,10 | 02081255 |
| 0,25 | 14 x 0,15 | 2,5 | 1,30 | 02081259 |
| 0,50 | 16 x 0,20 | 5 | 1,80 | 02081283 |
| 0,75 | 24 x 0,20 | 7,5 | 2,00 | 02081265 |
| 1,00 | 32 x 0,20 | 10 | 2,10 | 02081267 |
| 1,50 | 30 x 0,25 | 15 | 2,60 | 02081269 |
| 0,50 | 16 x 0,20 | 5 | 2,20 | 02018137 |
| 0,75 | 24 x 0,20 | 7,5 | 2,60 | 02018138 |
| 0,75 | 24 x 0,20 | 7,5 | 3,20 | 02018139 |
