Produktinformationen

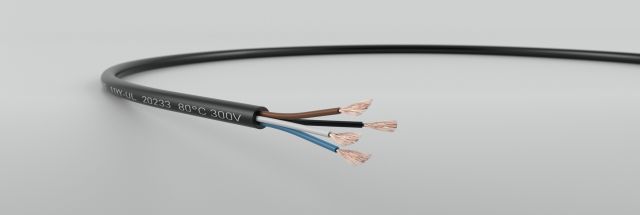

11Y - UL 20233 / 1731 (80°C 300V)
Verbindungs- / Sensorleitung nach
UL AWM, Style 20233 (80°C, 300V) / CSA C22.2 No. 210
UL AWM, Style 20233 (80°C, 300V) / CSA C22.2 No. 210
Verwendung
Verbindungsleitung in der Meß-, Steuer- und Regeltechnik
Aufbau
Leiter:Kupfer feinstdrähtig, blankweich
Leiteraufbau:0,25 mm²: 32 x 0,10
0,34 mm²: 19 x 0,15
0,50 mm²: 28 x 0,15
0,75 mm²: 42 x 0,15
Aderisolation:Spezial-PVC (UL-Style 1731)
Aderfarben:optional
Verseilung:in Lagen
Mantel:Spezial-TPU (flammwidrig, halogenfrei)
Mantelfarbe:schwarz, RAL 9005 (optional)
Bedruckung:gemäß UL (File- und Style-Nr.)
Technische Daten
Prüfspannung:2000 V
Isolationswiderstand:min 20 MOhm*km
Betriebsspannung:max. 300 V
Temperaturbereich in Ruhe:-40°C bis +80°C
Temperaturbereich in Bewegung:-20°C bis +80°C
Biegeradius einmalig/mehrmalig:5 x / 10 x Aussendurchmesser
Flammwidrigkeit:nach UL 1581 Sec 1060 (Vertical Flame
Test) / CSA FT1
Bemerkung
auch mit anderen Abmessungen bzw. in halogenfrei
(9Y11Y-UL 20233) möglich
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 0,25 mm²: | ||||
| 3 | AWG 24 | 7,5 | 4,60 | 06019573 |
| 4 | AWG 24 | 10 | 5,00 | 06019574 |
| 0,34 mm²: | ||||
| 3 | AWG 22 | 10,5 | 5,00 | 06019578 |
| 4 | AWG 22 | 14 | 5,30 | 06019579 |
| 5 | AWG 22 | 17,5 | 5,90 | 06019580 |
| 0,50 mm²: | ||||
| 3 | AWG 21 | 15 | 5,40 | 06019582 |
| 0,75 mm²: | ||||
| 4 | AWG 19 | 30 | 6,30 | 06019584 |
