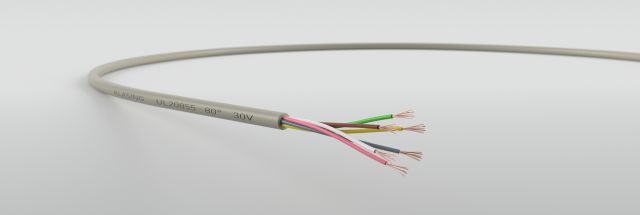

H - UL 20855 (80°C 30V)
halogenfreie flammwidrige Verbindungungsleitung
nach UL AWM, Style 20855 (80°C, 30V)
nach UL AWM, Style 20855 (80°C, 30V)
Verwendung
halogenfreie, flammwidrige Elektronikleitung für flexible Verlegung,
wo kleinste Abmessungen nötig sind
wo kleinste Abmessungen nötig sind
Aufbau
Leiter:Cu, blankweich
Leiteraufbau:AWG 26: 18 x 0,10 mm
AWG 24: 14 x 0,15 mm
Aderisolation:FR-PE, halogenfrei
Aderfarben:DIN 47100 (optional)
Verseilung:in Lagen
Mantel:FR-PE, halogenfrei
Mantelfarbe:grau, ähnlich RAL 7032
Bedruckung:gemäß UL (File- und Style Nr.)
Technische Daten
Prüfspannung:1000 V
Betriebsspannung:30 V
Temperaturbereich in Ruhe:- 30°C bis +80°C
Temperaturbereich in Bewegung:- 20°C bis +80°C
Biegeradius einmalig/mehrmalig:5 / 10 x Aussendurchmesser
Flammwidrigkeit:UL 1581 (Sec 1061) / IEC 60332-1-2
Bemerkung
auch in geschirmter Version lieferbar
Abmessungen wie Style 2560, jedoch halogenfrei
halogenfrei (IEC 60754-1)
keine korrosiven Brandgase (IEC 60754-2)
geringe Rauchentwicklung im Brandfall
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 | 0,14/AWG26 | 2,8 | 3,40 | 06027102 |
| 3 | 0,14/AWG26 | 4,2 | 3,50 | 06027103 |
| 4 | 0,14/AWG26 | 5,6 | 3,70 | 06027104 |
| 5 | 0,14/AWG26 | 7 | 3,90 | 06027105 |
| 6 | 0,14/AWG26 | 8,4 | 4,20 | 06027106 |
| 12 | 0,14/AWG26 | 16,8 | 5,30 | 06027112 |
| 16 | 0,14/AWG26 | 22,4 | 5,70 | 06027116 |
| 2 | 0,23/AWG24 | 4,6 | 3,70 | 06027302 |
| 3 | 0,23/AWG24 | 6,9 | 3,80 | 06027303 |
| 4 | 0,23/AWG24 | 9,2 | 4,10 | 06027304 |
| 5 | 0,23/AWG24 | 11,5 | 4,40 | 06027305 |
| 6 | 0,23/AWG24 | 13,8 | 4,70 | 06027306 |
| 12 | 0,23/AWG24 | 27,6 | 6,00 | 06027312 |
| 16 | 0,23/AWG24 | 36,8 | 6,60 | 06027316 |
| 20 | 0,23/AWG24 | 46,0 | 7,20 | 06027320 |
