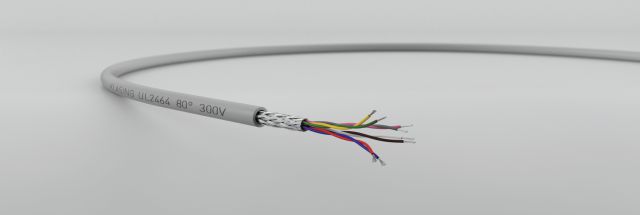

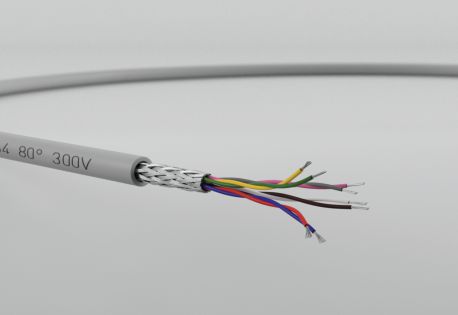

CY - UL 2464 XX x 2 x AWG28
und XX x 2 x AWG26 (80°C 300V)
UL AWM, Style 2464 (80°C, 300V) / CSA C22.2 No.210
Verwendung
Adern für Termi-Point geeignet
Aufbau
Leiter:Kupfer verzinnt
Leiteraufbau:AWG 28: 7 x 0,127 mm
AWG 26: 7 x 0,16 mm
Aderisolation:SR-PVC (UL-Style 1061)
Aderfarben:DIN 47100
Verseilung:je 2 Adern zum Paar,
Paare in Lagen
Bewicklung:Polyester-Folie
Gesamtschirm:Cu-Geflecht verzinnt,
opt. Bedeckung: ca. 85 %
Mantel:Spezial-PVC
Mantelfarbe:grau, ähnlich RAL 7032 (optional)
Bedruckung:gemäß UL / CSA (File- und Style-Nr.)
Technische Daten
Isolationswiderstand:min 20 MOhm*km
Leiterwiderstand:AWG 28: 215 Ohm/km
AWG 26: 140 Ohm/km
Betriebsspannung:300 V
Temperaturbereich in Ruhe:-30°C bis +80°C
Temperaturbereich in Bewegung:-10°C bis +80°C
Biegeradius einmalig/mehrmalig:12 x / 20 x Aussendurchmesser
Flammwidrigkeit:nach UL VW-1 / CSA FT1
Prüfspannung A/A:1500 V
Prüfspannung A/S:1000 V
Bemerkung
auch geschirmt mit zusätzlicher Beilauflitze erhältlich
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 x2 | 0,09/AWG28 | 14,1 | 5,10 | 04046304 |
| 3 x2 | 0,09/AWG28 | 15,9 | 5,30 | 04046306 |
| 4 x2 | 0,09/AWG28 | 17,7 | 5,40 | 04046308 |
| 5 x2 | 0,09/AWG28 | 22,1 | 6,10 | 04046310 |
| 6 x2 | 0,09/AWG28 | 23,9 | 6,80 | 04046312 |
| 7 x2 | 0,09/AWG28 | 25,6 | 6,80 | 04046314 |
| 8 x2 | 0,09/AWG28 | 32,9 | 7,30 | 04046316 |
| 10 x2 | 0,09/AWG28 | 39,4 | 7,80 | 04046320 |
| 12 x2 | 0,09/AWG28 | 43,3 | 8,60 | 04046324 |
| 16 x2 | 0,09/AWG28 | 55,5 | 9,50 | 04046332 |
| 2 x2 | 0,14/AWG26 | 18 | 5,50 | 04046404 |
| 3 x2 | 0,14/AWG26 | 23 | 5,80 | 04046406 |
| 4 x2 | 0,14/AWG26 | 26 | 5,90 | 04046408 |
| 5 x2 | 0,14/AWG26 | 30 | 6,60 | 04046410 |
| 6 x2 | 0,14/AWG26 | 38,4 | 7,50 | 04046412 |
| 7 x2 | 0,14/AWG26 | 41,2 | 7,50 | 04046414 |
| 8 x2 | 0,14/AWG26 | 53 | 7,90 | 04046416 |
| 10 x2 | 0,14/AWG26 | 55 | 8,40 | 04046420 |
| 12 x2 | 0,14/AWG26 | 64 | 9,30 | 04046424 |
| 13 x2 | 0,14/AWG26 | 66,8 | 9,40 | 04046426 |
| 16 x2 | 0,14/AWG26 | 87 | 10,40 | 04046432 |
| 18 x2 | 0,14/AWG26 | 93 | 10,50 | 04046436 |
