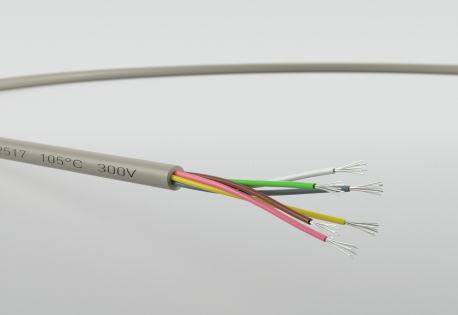

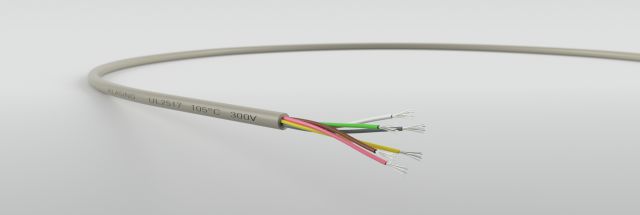

Y - UL 2517 AWG 26 und
AWG 24 (105°C 300V)
Verbindungsleitung nach
UL AWM, Style 2517 (105°C, 300V) / CSA C22.2 No. 210
UL AWM, Style 2517 (105°C, 300V) / CSA C22.2 No. 210
Verwendung
flexible Verbindungsleitung in der Meß-, Steuer und Regeltechnik
Aufbau
Leiter:Kupfer verzinnt
Leiteraufbau:AWG 26: 7x0,16 mm
AWG 24: 7x0,203 mm
Aderisolation:PVC 105°C (UL-Style 1569)
Aderfarben:DIN 47100 (optional)
Verseilung:in Lagen
Mantel:Spezial-PVC
Mantelfarbe:grau, ähnlich RAL 7032 (optional)
Bedruckung:gemäß UL / CSA (File- und Style-Nr.)
Technische Daten
Isolationswiderstand:min 20 MOhm*km
Leiterwiderstand:AWG 26: max. 140 Ohm/km
AWG 24: max. 92 Ohm/km
Betriebsspannung:300 V
Temperaturbereich in Ruhe:-30°C bis +105°C
Temperaturbereich in Bewegung:-10°C bis +105°C
Biegeradius einmalig/mehrmalig:8 x / 15 x Aussendurchmesser
Flammwidrigkeit:nach UL VW-1 / CSA FT1
Bemerkung
geschirmte Versionen unter CY-UL 2517,
auch mit VDE-Leiteraufbau möglich
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 | 0,14/AWG26 | 2,8 | 4,30 | 06047402 |
| 3 | 0,14/AWG26 | 4,2 | 4,40 | 06047403 |
| 4 | 0,14/AWG26 | 5,6 | 4,80 | 06047404 |
| 5 | 0,14/AWG26 | 7 | 5,30 | 06047405 |
| 6 | 0,14/AWG26 | 8,4 | 5,70 | 06047406 |
| 7 | 0,14/AWG26 | 9,8 | 5,70 | 06047407 |
| 8 | 0,14/AWG26 | 11,2 | 6,20 | 06047408 |
| 10 | 0,14/AWG26 | 14 | 6,90 | 06047410 |
| 12 | 0,14/AWG26 | 16,8 | 7,20 | 06047412 |
| 14 | 0,14/AWG26 | 19,6 | 7,60 | 06047414 |
| 18 | 0,14/AWG26 | 25,2 | 8,40 | 06047418 |
| 24 | 0,14/AWG26 | 33,6 | 9,80 | 06047424 |
| 2 | 0,23/AWG24 | 4,6 | 4,70 | 06047502 |
| 3 | 0,23/AWG24 | 6,9 | 4,90 | 06047503 |
| 4 | 0,23/AWG24 | 9,2 | 5,40 | 06047504 |
| 5 | 0,23/AWG24 | 11,5 | 5,80 | 06047505 |
| 6 | 0,23/AWG24 | 13,8 | 6,30 | 06047506 |
| 7 | 0,23/AWG24 | 16,1 | 6,40 | 06047507 |
| 10 | 0,23/AWG24 | 23 | 7,70 | 06047510 |
| 12 | 0,23/AWG24 | 27,6 | 8,10 | 06047512 |
| 18 | 0,23/AWG24 | 41,4 | 9,40 | 06047518 |
| 24 | 0,23/AWG24 | 55,2 | 11,00 | 06047524 |
| 40 | 0,23/AWG24 | 92 | 13,00 | 06047540 |
