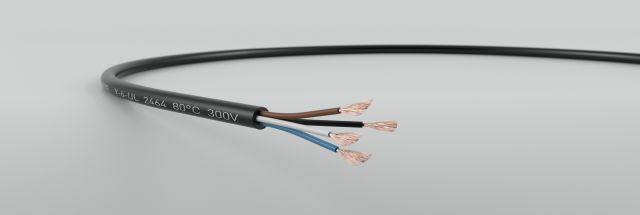

Y-ö - UL 2464 / 1731 (80°C 300V)
Verbindungs- / Sensorleitung nach
UL AWM, Style 2464 (80°C, 300V) / CSA C22.2 No. 210
UL AWM, Style 2464 (80°C, 300V) / CSA C22.2 No. 210
Verwendung
Verbindungsleitung in der Meß-, Steuer- und Regeltechnik
Aufbau
Leiter:Kupfer feinstdrähtig, blankweich
Leiteraufbau:0,25 mm²: 32 x 0,10
0,34 mm²: 19 x 0,15
0,50 mm²: 28 x 0,15
0,75 mm²: 42 x 0,15
Aderisolation:Spezial-PVC (UL-Style 1731)
Aderfarben:optional
Verseilung:in Lagen
Mantel:PVC-ölbeständig
Mantelfarbe:schwarz, RAL 9005 (optional)
Bedruckung:gemäß UL (File- und Style-Nr.)
Technische Daten
Prüfspannung:2000 V
Isolationswiderstand:min 20 MOhm*km
Betriebsspannung:max. 300 V
Temperaturbereich in Ruhe:-30°C bis +80°C
Temperaturbereich in Bewegung:-10°C bis +80°C
Biegeradius einmalig/mehrmalig:5 x / 10 x Aussendurchmesser
Flammwidrigkeit:nach UL VW-1 / CSA FT1 und
IEC 60332-1-2
Bemerkung
auch mit PUR-Mantel (UL-Style 20233) vorhanden
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 0,25 mm²: | ||||
| 3 | AWG 24 | 7,5 | 4,60 | 06019571 |
| 4 | AWG 24 | 10 | 5,00 | 06019572 |
| 0,34 mm²: | ||||
| 3 | AWG 22 | 10,5 | 5,00 | 06019575 |
| 4 | AWG 22 | 14 | 5,30 | 06019576 |
| 5 | AWG 22 | 17,5 | 5,90 | 06019577 |
| 0,50 mm²: | ||||
| 3 | AWG 21 | 15 | 5,40 | 06019581 |
| 0,75 mm²: | ||||
| 4 | AWG 19 | 30 | 6,30 | 06019583 |
