Produktinformationen

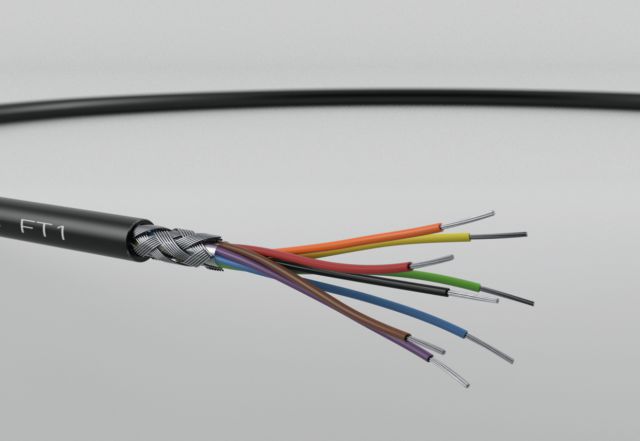

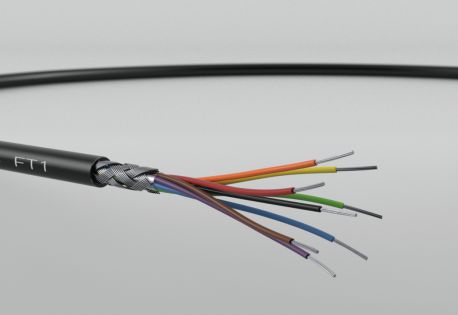

CY - UL2464 AWG 28 und
AWG 26 (80°C 300V)
geschirmte Verbindungsleitung nach
UL AWM, Style 2464 (80°C, 300V) / CSA C22.2 No.210
UL AWM, Style 2464 (80°C, 300V) / CSA C22.2 No.210
Verwendung
flexible geschirmte Verbindungsleitung in der Meß-, Steuer- und Regeltechnik
Adern für Termi-Point geeignet
Adern für Termi-Point geeignet
Aufbau
Leiter:Kupfer verzinnt
Leiteraufbau:AWG 28: 7x0,127 mm
AWG 26: 7x0,16 mm
Aderisolation:SR-PVC (UL-Style 1061)
Aderfarben:DIN 47100 (optional)
Verseilung:in Lagen
Bewicklung:Polyester-Folie
Gesamtschirm:Cu-Geflecht verzinnt,
opt. Bedeckung: ca. 85 %
Mantel:Spezial-PVC
Mantelfarbe:schwarz, RAL 9005 (optional)
Bedruckung:gemäß UL / CSA (File- und Style-Nr.)
Technische Daten
Leiterwiderstand:AWG 28: max. 215 Ohm/km
AWG 26: max. 140 Ohm/km
Betriebsspannung:300 V
Temperaturbereich in Ruhe:-30°C bis +80°C
Temperaturbereich in Bewegung:-10°C bis +80°C
Biegeradius einmalig/mehrmalig:10 x / 18 x Aussendurchmesser
Flammwidrigkeit:nach UL VW1 / CSA FT-1
Prüfspannung A/A:1500 V
Prüfspannung A/S:1000 V
Bemerkung
auch mit anderen Leiteraufbauten möglich
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 | 0,09/AWG28 | 10,5 | 4,00 | 04045302 |
| 3 | 0,09/AWG28 | 11,5 | 4,10 | 04045303 |
| 4 | 0,09/AWG28 | 12,3 | 4,30 | 04045304 |
| 5 | 0,09/AWG28 | 13,2 | 4,60 | 04045305 |
| 6 | 0,09/AWG28 | 14,1 | 4,90 | 04045306 |
| 7 | 0,09/AWG28 | 15,1 | 4,90 | 04045307 |
| 8 | 0,09/AWG28 | 17,6 | 5,10 | 04045308 |
| 9 | 0,09/AWG28 | 18,5 | 5,40 | 04045309 |
| 10 | 0,09/AWG28 | 19,4 | 5,80 | 04045310 |
| 12 | 0,09/AWG28 | 24,7 | 6,00 | 04045312 |
| 14 | 0,09/AWG28 | 25,6 | 6,20 | 04045314 |
| 18 | 0,09/AWG28 | 29,1 | 6,80 | 04045318 |
| 21 | 0,09/AWG28 | 34,4 | 7,00 | 04045321 |
| 24 | 0,09/AWG28 | 42,8 | 7,80 | 04045324 |
| 2 | 0,14/AWG26 | 15,6 | 4,20 | 04045402 |
| 3 | 0,14/AWG26 | 17 | 4,30 | 04045403 |
| 4 | 0,14/AWG26 | 18 | 4,60 | 04045404 |
| 5 | 0,14/AWG26 | 19,4 | 4,90 | 04045405 |
| 6 | 0,14/AWG26 | 20,8 | 5,20 | 04045406 |
| 7 | 0,14/AWG26 | 22,2 | 5,20 | 04045407 |
| 8 | 0,14/AWG26 | 30,5 | 5,60 | 04045408 |
| 9 | 0,14/AWG26 | 32,9 | 5,90 | 04045409 |
| 10 | 0,14/AWG26 | 34,3 | 6,20 | 04045410 |
| 12 | 0,14/AWG26 | 35,7 | 6,40 | 04045412 |
| 14 | 0,14/AWG26 | 37,1 | 6,70 | 04045414 |
| 16 | 0,14/AWG26 | 38,4 | 7,00 | 04045416 |
| 18 | 0,14/AWG26 | 46,8 | 7,30 | 04045418 |
| 20 | 0,14/AWG26 | 49,7 | 7,70 | 04045420 |
| 24 | 0,14/AWG26 | 58 | 8,40 | 04045424 |
| 25 | 0,14/AWG26 | 59,4 | 8,40 | 04045425 |
| 27 | 0,14/AWG26 | 63,9 | 8,50 | 04045427 |
| 30 | 0,14/AWG26 | 66,4 | 8,80 | 04045430 |
| 34 | 0,14/AWG26 | 76,1 | 9,30 | 04045434 |
| 36 | 0,14/AWG26 | 77,5 | 9,50 | 04045436 |
| 37 | 0,14/AWG26 | 79 | 9,60 | 04045437 |
| 40 | 0,14/AWG26 | 83,2 | 9,80 | 04045440 |
| 48 | 0,14/AWG26 | 102,4 | 10,70 | 04045448 |
| 50 | 0,14/AWG26 | 105,3 | 11,00 | 04045450 |
| 52 | 0,14/AWG26 | 108,1 | 11,00 | 04045452 |
