Produktinformationen

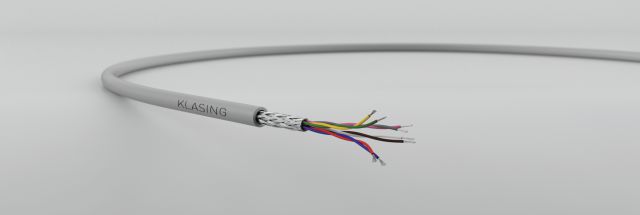

9YC11Y - UL 20233 XX x2xAWG26,
AWG24 und AWG 22
UL AWM, Style 20233 (80°C, 300V) / CSA C22.2 No.210
Verwendung
kapazitätsarm und abriebfest,
für den Einsatz in Schleppketten geeignet
Aufbau
Leiter:Kupfer, blankweich
Leiteraufbau:AWG 26: 18 x 0,10 mm
AWG 24: 32 x 0,10 mm
AWG 22: 43 x 0,10 mm
Aderisolation:PP (UL-Style 10493)
Aderfarben:DIN 47100
Verseilung:je 2 Adern zum Paar,
Paare in Lagen (2-paarig: Sternvierer)
Bewicklung:Spezial-Folie
Gesamtschirm:Cu-Geflecht verzinnt,
opt. Bedeckung: ca. 85 %
Mantel:Spezial-TPU (flammwidrig, halogenfrei)
Mantelfarbe:schwarz, RAL 9005 (optional)
Bedruckung:gemäß UL / CSA (File- und Style-Nr.)
Technische Daten
Isolationswiderstand:min 100 MOhm*km
Leiterwiderstand:AWG 26: 138 Ohm/km
AWG 24: 80 Ohm/km
AWG 22: 58 Ohm/km
Betriebsspannung:300 V
Temperaturbereich in Ruhe:-40°C bis +80°C
Temperaturbereich in Bewegung:-20°C bis +80°C
Biegeradius einmalig/mehrmalig:5 x / 10 x Aussendurchmesser
Flammwidrigkeit:nach UL 1581 Sec. 1060 / CSA FT1
Prüfspannung A/A:2000 V
Prüfspannung A/S:1500 V
Bemerkung
andere Querschnitte möglich !
hohe Biegezyklen bei Einsatz in der Schleppkette
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 x2 | 0,14/AWG26 | 14,7 | 4,50 | 04001480 |
| 3 x2 | 0,14/AWG26 | 20,7 | 5,90 | 04001481 |
| 4 x2 | 0,14/AWG26 | 23,4 | 6,30 | 04001482 |
| 6 x2 | 0,14/AWG26 | 28,6 | 7,40 | 04001483 |
| 8 x2 | 0,14/AWG26 | 47 | 8,70 | 04001484 |
| 10 x2 | 0,14/AWG26 | 53,2 | 9,60 | 04001486 |
| 2 x2 | 0,25/AWG24 | 19,2 | 4,90 | 04001491 |
| 3 x2 | 0,25/AWG24 | 25,8 | 6,70 | 04001492 |
| 4 x2 | 0,25/AWG24 | 34,9 | 7,60 | 04001493 |
| 5 x2 | 0,25/AWG24 | 45 | 8,20 | 04001494 |
| 6 x2 | 0,25/AWG24 | 54,8 | 9,30 | 04001495 |
| 8 x2 | 0,25/AWG24 | 67,1 | 10,20 | 04001496 |
| 10 x2 | 0,25/AWG24 | 79,6 | 11,50 | 04001497 |
| 14 x2 | 0,25/AWG24 | 106,5 | 11,80 | 04001498 |
| 2 x2 | 0,34/AWG22 | 24,3 | 5,40 | 04001502 |
| 3 x2 | 0,34/AWG22 | 35,1 | 7,20 | 04001503 |
| 4 x2 | 0,34/AWG22 | 41,9 | 7,80 | 04001504 |
| 6 x2 | 0,34/AWG22 | 67 | 9,40 | 04001505 |
| 8 x2 | 0,34/AWG22 | 82,9 | 10,60 | 04001506 |
| 10 x2 | 0,34/AWG22 | 103,2 | 12,30 | 04001507 |
