Produktinformationen

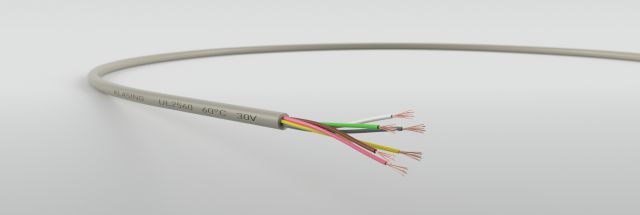

Y - UL 2560 AWG 28 und
AWG 26 (60°C 30V)
Verbindungsleitung nach
UL AWM, Style 2560 (60°C, 30V) / CSA C22.2 No. 210
UL AWM, Style 2560 (60°C, 30V) / CSA C22.2 No. 210
Verwendung
flexible Verbindungsleitung in der Meß-, Steuer und Regeltechnik
Aufbau
Leiter:Kupfer blankweich
Leiteraufbau:AWG 28: 7x0,127 mm
AWG 26: 18x0,10 mm
Aderisolation:PVC (UL-Style 1605)
Aderfarben:DIN 47100 (optional)
Verseilung:in Lagen
Mantel:Spezial-PVC, flammwidrig
Mantelfarbe:grau, ähnlich RAL 7032 (optional)
Bedruckung:gemäß UL / CSA (File- und Style-Nr.)
Technische Daten
Isolationswiderstand:min 20 MOhm*km
Leiterwiderstand:AWG 28: max. 210 Ohm/km
AWG 26: max. 135 Ohm/km
Betriebsspannung:30 V
Temperaturbereich in Ruhe:-30°C bis +60°C
Temperaturbereich in Bewegung:-10°C bis +60°C
Biegeradius einmalig/mehrmalig:8 x / 15 x Aussendurchmesser
Flammwidrigkeit:nach UL VW-1 / CSA FT1
Bemerkung
geschirmte Versionen unter CY-UL 2560,
auch mit verzinntem Kupferleiter möglich
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 | 0,09/AWG28 | 1,8 | 3,10 | 06060302 |
| 3 | 0,09/AWG28 | 2,7 | 3,20 | 06060303 |
| 4 | 0,09/AWG28 | 3,6 | 3,30 | 06060304 |
| 5 | 0,09/AWG28 | 4,5 | 3,50 | 06060305 |
| 6 | 0,09/AWG28 | 5,4 | 3,80 | 06060306 |
| 7 | 0,09/AWG28 | 6,3 | 3,80 | 06060307 |
| 8 | 0,09/AWG28 | 7,2 | 4,00 | 06060308 |
| 12 | 0,09/AWG28 | 10,8 | 4,60 | 06060312 |
| 14 | 0,09/AWG28 | 12,6 | 4,70 | 06060314 |
| 18 | 0,09/AWG28 | 16,2 | 5,30 | 06060318 |
| 21 | 0,09/AWG28 | 18,9 | 5,50 | 06060321 |
| 2 | 0,14/AWG26 | 2,8 | 3,30 | 06060002 |
| 3 | 0,14/AWG26 | 4,2 | 3,40 | 06060003 |
| 4 | 0,14/AWG26 | 5,6 | 3,60 | 06060004 |
| 5 | 0,14/AWG26 | 7 | 3,80 | 06060005 |
| 6 | 0,14/AWG26 | 8,4 | 4,10 | 06060006 |
| 7 | 0,14/AWG26 | 9,8 | 4,10 | 06060007 |
| 10 | 0,14/AWG26 | 14 | 4,80 | 06060010 |
| 12 | 0,14/AWG26 | 16,8 | 5,10 | 06060012 |
| 14 | 0,14/AWG26 | 19,6 | 5,30 | 06060014 |
| 18 | 0,14/AWG26 | 25,2 | 5,80 | 06060018 |
| 21 | 0,14/AWG26 | 29,4 | 6,00 | 06060021 |
