Produktinformationen

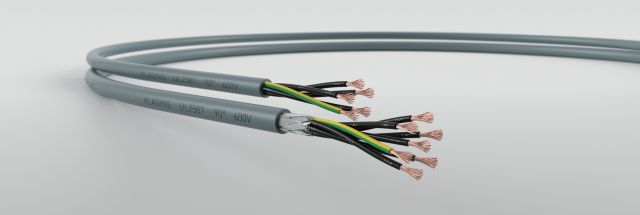

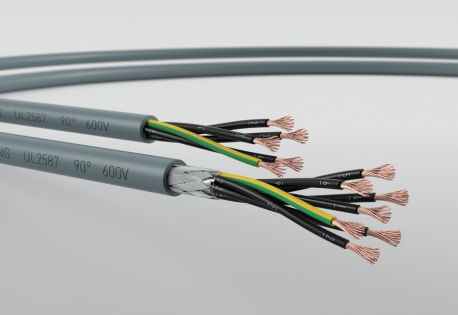

CY - UL 2587 (90°C 600V)
Y - UL 2587 (90°C 600V)
Verbindungsleitung nach
UL AWM, Style 2587 (90°C, 600V) / CSA ST oder cUL
UL AWM, Style 2587 (90°C, 600V) / CSA ST oder cUL
Verwendung
Externe Verbindungsleitung in Industrieanlagen mit großer mechanischen
Belastung
Belastung
Aufbau
Leiter:Kupfer, blankweich
Leiteraufbau:AWG 18: 19 x 0,254 mm
AWG 16: 19 x 0,30 mm
AWG 14: 19 x 0,36 mm
Aderisolation:Spezial-PVC 105°C
Aderfarben:gn/ge + sw (ziffernbedruckt)
Verseilung:in Lagen
Bewicklung:geschirmt: Polyesterfolie
Gesamtschirm:geschirmt: Cu-Geflecht
Mantel:PVC 90°C (flammwidrig, bedingt ölbeständig)
Mantelfarbe:grau, ähnlich RAL 7001 (optional)
Bedruckung:gemäß UL /CSA (File- und Style-Nr.)
Technische Daten
Prüfspannung:3000 V
Isolationswiderstand:min 20 MOhm*km
Betriebsspannung:600 V
Temperaturbereich in Ruhe:-30°C bis +90°C
Temperaturbereich in Bewegung:-10°C bis +90°C
Biegeradius einmalig/mehrmalig:5 x / 10 x Aussendurchmesser
Flammwidrigkeit:nach UL 1581 Sec 1060 (Vertical Flame
Test) / CSA FT1
Bemerkung
auch mit anderen Querschnitten / Abmessungen möglich
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| geschirmt: | ||||
| 3 | 1,35/AWG16 | 67 | 10,00 | 04016250 |
| 4 | 1,35/AWG16 | 85,8 | 10,80 | 04016251 |
| 5 | 1,35/AWG16 | 98,9 | 11,70 | 04016252 |
| 7 | 1,35/AWG16 | 127,9 | 12,70 | 04016168 |
| 12 | 1,35/AWG16 | 211,3 | 17,00 | 04016169 |
| 4 | 2,08/AWG14 | 114,1 | 11,50 | 04016287 |
| ungeschirmt: | ||||
| 3 | 0,96/AWG18 | 28,5 | 7,00 | 06018304 |
| 4 | 0,96/AWG18 | 38 | 7,70 | 06019816 |
| 3 | 1,35/AWG16 | 39,8 | 8,70 | 06018344 |
| 4 | 1,35/AWG16 | 53,1 | 9,60 | 06018345 |
| 5 | 1,35/AWG16 | 66,4 | 10,60 | 06018346 |
| 7 | 1,35/AWG16 | 92,9 | 11,60 | 06018347 |
| 12 | 1,35/AWG16 | 159,2 | 15,80 | 06018348 |
| 19 | 1,35/AWG16 | 252,1 | 18,70 | 06018349 |
| 3 | 2,08/AWG14 | 57 | 9,40 | 06018493 |
| 4 | 2,08/AWG14 | 76 | 10,40 | 06018494 |
| 5 | 2,08/AWG14 | 95 | 11,40 | 06018495 |
