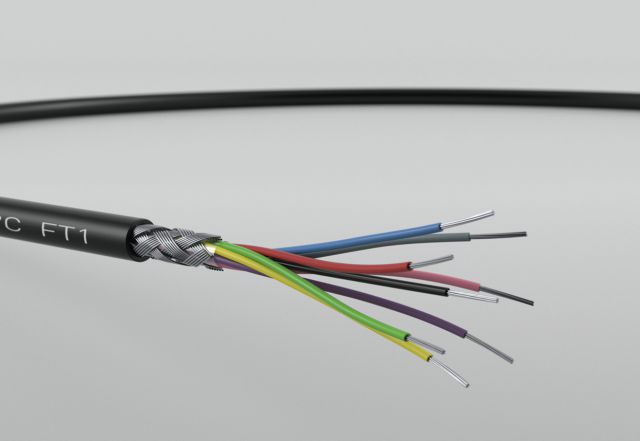

CY - UL2517 AWG 26 und
AWG 24 (105°C 300V)
geschirmte Verbindungsleitung nach
UL AWM, Style 2517 (105°C, 300V) / CSA C22.2 No.210
UL AWM, Style 2517 (105°C, 300V) / CSA C22.2 No.210
Verwendung
flexible geschirmte Verbindungsleitung in der Meß-, Steuer- und Regeltechnik
Adern für Termi-Point geeignet
Adern für Termi-Point geeignet
Aufbau
Leiter:Kupfer verzinnt
Leiteraufbau:AWG 26: 7x0,16 mm
AWG 24: 7x0,203 mm
Aderisolation:PVC (UL-Style 1731)
Aderfarben:DIN 47100 (optional)
Verseilung:in Lagen
Bewicklung:Polyester-Folie
Gesamtschirm:Cu-Geflecht verzinnt,
opt. Bedeckung: ca. 85 %
Mantel:Spezial-PVC
Mantelfarbe:schwarz, RAL 9005 (optional)
Bedruckung:gemäß UL / CSA (File- und Style-Nr.)
Technische Daten
Leiterwiderstand:AWG 26: max. 140 Ohm/km
AWG 24: max. 85 Ohm/km
Betriebsspannung:300 V
Temperaturbereich in Ruhe:-30°C bis +105°C
Temperaturbereich in Bewegung:-10°C bis +105°C
Biegeradius einmalig/mehrmalig:10 x / 18 x Aussendurchmesser
Flammwidrigkeit:nach UL VW-1 / CSA FT1
Prüfspannung A/A:1500 V
Prüfspannung A/S:1000 V
Bemerkung
auch mit anderen Leiteraufbauten möglich
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 | 0,14/AWG26 | 15,6 | 4,20 | 04047402 |
| 3 | 0,14/AWG26 | 17 | 4,30 | 04047403 |
| 4 | 0,14/AWG26 | 18 | 4,60 | 04047404 |
| 5 | 0,14/AWG26 | 19,4 | 4,90 | 04047405 |
| 6 | 0,14/AWG26 | 20,8 | 5,20 | 04047406 |
| 7 | 0,14/AWG26 | 22,2 | 5,20 | 04047407 |
| 8 | 0,14/AWG26 | 30,5 | 5,60 | 04047408 |
| 9 | 0,14/AWG26 | 32,9 | 5,90 | 04047409 |
| 10 | 0,14/AWG26 | 34,3 | 6,20 | 04047410 |
| 12 | 0,14/AWG26 | 35,7 | 6,40 | 04047412 |
| 14 | 0,14/AWG26 | 37,1 | 6,70 | 04047414 |
| 18 | 0,14/AWG26 | 46,8 | 7,40 | 04047418 |
| 20 | 0,14/AWG26 | 49,7 | 7,70 | 04047420 |
| 24 | 0,14/AWG26 | 58 | 8,40 | 04047424 |
| 25 | 0,14/AWG26 | 59,4 | 8,40 | 04047425 |
| 27 | 0,14/AWG26 | 63,9 | 8,50 | 04047427 |
| 30 | 0,14/AWG26 | 66,4 | 8,80 | 04047430 |
| 40 | 0,14/AWG26 | 83,2 | 9,80 | 04047440 |
| 50 | 0,14/AWG26 | 105,3 | 11,00 | 04047450 |
| 52 | 0,14/AWG26 | 108,1 | 11,00 | 04047452 |
| 61 | 0,14/AWG26 | 125,1 | 11,50 | 04047461 |
| 2 | 0,23/AWG24 | 17,9 | 4,60 | 04047502 |
| 3 | 0,23/AWG24 | 19,1 | 4,70 | 04047503 |
| 4 | 0,23/AWG24 | 25,1 | 5,00 | 04047504 |
| 5 | 0,23/AWG24 | 28,5 | 5,40 | 04047505 |
| 6 | 0,23/AWG24 | 29,9 | 5,90 | 04047506 |
| 7 | 0,23/AWG24 | 31,4 | 5,90 | 04047507 |
| 8 | 0,23/AWG24 | 38,1 | 6,20 | 04047508 |
| 10 | 0,23/AWG24 | 43,3 | 7,00 | 04047510 |
| 12 | 0,23/AWG24 | 51,8 | 7,40 | 04047512 |
| 18 | 0,23/AWG24 | 62,4 | 8,50 | 04047518 |
| 21 | 0,23/AWG24 | 82,2 | 8,80 | 04047521 |
| 25 | 0,23/AWG24 | 88,9 | 9,80 | 04047525 |
| 27 | 0,23/AWG24 | 96 | 9,90 | 04047527 |
| 30 | 0,23/AWG24 | 103,3 | 10,20 | 04047530 |
| 32 | 0,23/AWG24 | 107,8 | 10,60 | 04047532 |
| 40 | 0,23/AWG24 | 129 | 11,30 | 04047540 |
| 50 | 0,23/AWG24 | 160,5 | 12,80 | 04047550 |
| 61 | 0,23/AWG24 | 185,5 | 13,60 | 04047561 |
