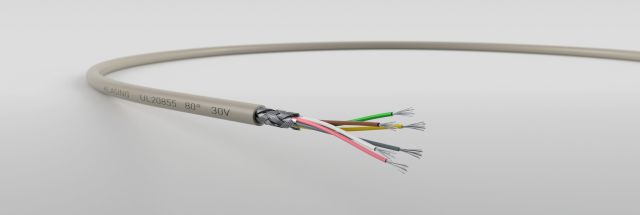

CH - UL 20855 XX x 2 x AWG28
(80°C 30V)
UL AWM, Style 20855 (80°C, 30V)
halogenfrei und flammwidrig
Verwendung
Aufbau
Leiter:Kupfer verzinnt
Leiteraufbau:7 x 0,127 mm
Aderisolation:FR-PE (UL-Style 10627)
Aderfarben:DIN 47100
Verseilung:je 2 Adern zum Paar,
Paare in Lagen
Bewicklung:Polyester-Folie
Gesamtschirm:Cu-Geflecht verzinnt,
opt. Bedeckung: ca. 85 %
Mantel:FR-PE
Mantelfarbe:grau, ähnlich RAL 7032 (optional)
Bedruckung:gemäß UL (File- und Style-Nr.)
Technische Daten
Isolationswiderstand:min 20 MOhm*km
Leiterwiderstand:max. 220 Ohm/km
Betriebsspannung:30 V
Temperaturbereich in Ruhe:-30°C bis +80°C
Temperaturbereich in Bewegung:-20°C bis +80°C
Biegeradius einmalig/mehrmalig:12 x / 20 x Aussendurchmesser
Flammwidrigkeit:nach UL 1581 (Sec 1061) / IEC 60332-1-2
Prüfspannung A/A:800 V
Prüfspannung A/S:500 V
Bemerkung
auch in anderen Querschnitten erhältlich
halogenfrei (IEC 60754-1)
keine korrosiven Brandgase (IEC 60754-2)
geringe Rauchentwicklung im Brandfall
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 x2 | 0,09/AWG28 | 14,1 | 4,50 | 04032004 |
| 3 x2 | 0,09/AWG28 | 15,9 | 4,60 | 04032006 |
| 4 x2 | 0,09/AWG28 | 17,7 | 4,70 | 04032008 |
| 5 x2 | 0,09/AWG28 | 22,1 | 5,20 | 04032010 |
| 6 x2 | 0,09/AWG28 | 23,9 | 5,80 | 04032012 |
| 7 x2 | 0,09/AWG28 | 25,6 | 5,80 | 04032014 |
| 8 x2 | 0,09/AWG28 | 32,9 | 6,10 | 04032016 |
| 10 x2 | 0,09/AWG28 | 39,4 | 6,50 | 04032020 |
| 12 x2 | 0,09/AWG28 | 43,3 | 7,10 | 04032024 |
| 16 x2 | 0,09/AWG28 | 50,5 | 7,90 | 04032032 |
| 18 x2 | 0,09/AWG28 | 53,9 | 8,00 | 04032036 |
| 25 x2 | 0,09/AWG28 | 69,3 | 9,20 | 04032050 |
| 27 x2 | 0,09/AWG28 | 72,6 | 9,30 | 04032054 |
| 30 x2 | 0,09/AWG28 | 80,3 | 9,70 | 04032060 |
| 32 x2 | 0,09/AWG28 | 84,2 | 9,80 | 04032064 |
