Produktinformationen

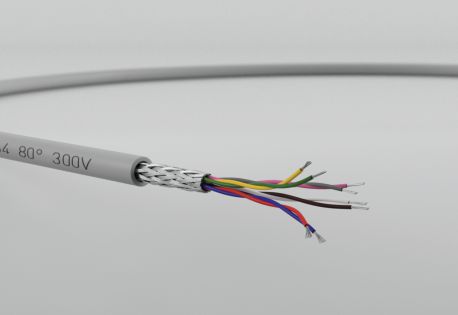

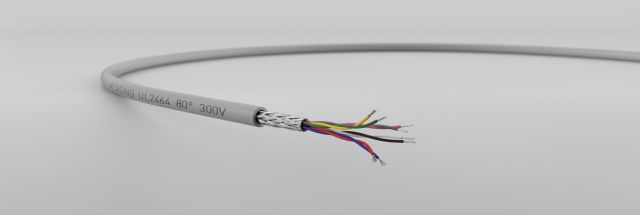

CY - UL 2464 XX x 2 x AWG24
und XX x 2 x AWG22 (80°C 300V)
UL AWM, Style 2464 (80°C, 300V) / CSA C22.2 No.210
Verwendung
Adern für Termi-Point geeignet
Aufbau
Leiter:Kupfer verzinnt
Leiteraufbau:AWG 24: 7 x 0,203 mm
AWG 22: 7 x 0,254 mm
Aderisolation:SR-PVC (UL-Style 1061)
Aderfarben:DIN 47100
Verseilung:je 2 Adern zum Paar,
Paare in Lagen
Bewicklung:Polyester-Folie
Gesamtschirm:Cu-Geflecht verzinnt,
opt. Bedeckung: ca. 85 %
Mantel:Spezial-PVC
Mantelfarbe:grau, ähnlich RAL 7032 (optional)
Bedruckung:gemäß UL / CSA (File- und Style-Nr.)
Technische Daten
Isolationswiderstand:min 20 MOhm*km
Leiterwiderstand:AWG 24: 92 Ohm/km
AWG 22: 58 Ohm/km
Betriebsspannung:300 V
Temperaturbereich in Ruhe:-30°C bis +80°C
Temperaturbereich in Bewegung:-10°C bis +80°C
Biegeradius einmalig/mehrmalig:12 x / 20 x Aussendurchmesser
Flammwidrigkeit:nach UL VW-1 / CSA FT1
Prüfspannung A/A:1500 V
Prüfspannung A/S:1000 V
Bemerkung
auch geschirmt mit zusätzlicher Beilauflitze erhältlich
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 x2 | 0,23/AWG24 | 25,7 | 6,20 | 04046504 |
| 3 x2 | 0,23/AWG24 | 28,9 | 6,50 | 04046506 |
| 4 x2 | 0,23/AWG24 | 39,6 | 7,10 | 04046508 |
| 5 x2 | 0,23/AWG24 | 46,3 | 7,60 | 04046510 |
| 6 x2 | 0,23/AWG24 | 49,3 | 8,60 | 04046512 |
| 7 x2 | 0,23/AWG24 | 53,8 | 8,60 | 04046514 |
| 8 x2 | 0,23/AWG24 | 60,1 | 9,10 | 04046516 |
| 10 x2 | 0,23/AWG24 | 72,5 | 9,80 | 04046520 |
| 12 x2 | 0,23/AWG24 | 89,7 | 10,80 | 04046524 |
| 16 x2 | 0,23/AWG24 | 108,3 | 11,90 | 04046532 |
| 2 x2 | 0,35/AWG22 | 27,4 | 6,50 | 04046604 |
| 3 x2 | 0,35/AWG22 | 34,5 | 6,80 | 04046606 |
| 4 x2 | 0,35/AWG22 | 41,6 | 6,90 | 04046608 |
| 5 x2 | 0,35/AWG22 | 57,1 | 8,00 | 04046610 |
| 6 x2 | 0,35/AWG22 | 67,1 | 9,10 | 04046612 |
| 7 x2 | 0,35/AWG22 | 74,1 | 9,10 | 04046614 |
| 8 x2 | 0,35/AWG22 | 87,3 | 9,60 | 04046616 |
| 10 x2 | 0,35/AWG22 | 105,8 | 10,50 | 04046620 |
| 12 x2 | 0,35/AWG22 | 117,6 | 11,40 | 04046624 |
| 13 x2 | 0,35/AWG22 | 124,7 | 11,50 | 04046626 |
| 16 x2 | 0,35/AWG22 | 149,2 | 12,80 | 04046632 |
| 18 x2 | 0,35/AWG22 | 166,8 | 12,90 | 04046636 |
