Produktinformationen

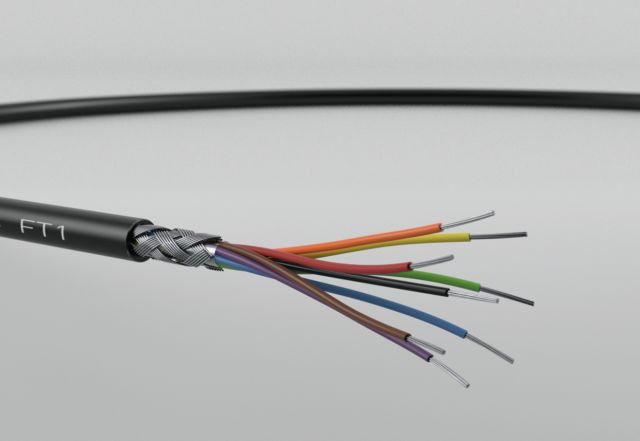

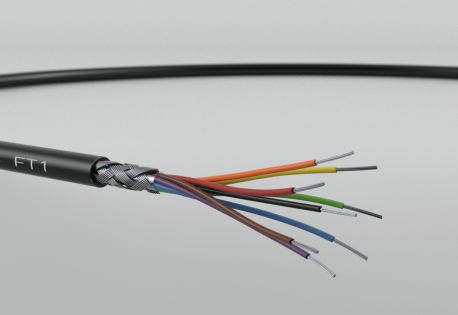

CY - UL2464 AWG 20 und
AWG 18 (80°C 300V)
geschirmte Verbindungsleitung nach
UL AWM, Style 2464 (80°C, 300V) / CSA C22.2 No.210
UL AWM, Style 2464 (80°C, 300V) / CSA C22.2 No.210
Verwendung
flexible geschirmte Verbindungsleitung in der Meß-, Steuer- und Regeltechnik
Adern für Termi-Point geeignet
Adern für Termi-Point geeignet
Aufbau
Leiter:Kupfer verzinnt
Leiteraufbau:AWG 20: 7x0,32 mm
AWG 18: 19x0,254 mm
Aderisolation:SR-PVC (UL-Style 1061)
Aderfarben:DIN 47100 (optional)
Verseilung:in Lagen
Bewicklung:Polyester-Folie
Gesamtschirm:Cu-Geflecht verzinnt,
opt. Bedeckung: ca. 85 %
Mantel:Spezial-PVC
Mantelfarbe:schwarz, RAL 9005 (optional)
Bedruckung:gemäß UL / CSA (File- und Style-Nr.)
Technische Daten
Leiterwiderstand:AWG 20: max. 34 Ohm/km
AWG 18: max. 23 Ohm/km
Betriebsspannung:300 V
Temperaturbereich in Ruhe:-30°C bis +80°C
Temperaturbereich in Bewegung:-10°C bis +80°C
Biegeradius einmalig/mehrmalig:10 x / 18 x Aussendurchmesser
Flammwidrigkeit:nach UL VW-1 / CSA FT1
Prüfspannung A/A:1500 V
Prüfspannung A/S:1000 V
Bemerkung
auch mit anderen Leiteraufbauten möglich
| Adern | Querschnitt (mm²) / AWG |
Cu-Zahl (kg/km) |
Aussen-Ø ca. mm |
Artikelnummer |
|---|---|---|---|---|
| 2 | 0,56/AWG20 | 23,5 | 5,20 | 04045702 |
| 3 | 0,56/AWG20 | 40,1 | 5,40 | 04045703 |
| 4 | 0,56/AWG20 | 44 | 5,90 | 04045704 |
| 5 | 0,56/AWG20 | 51 | 6,30 | 04045705 |
| 6 | 0,56/AWG20 | 49,2 | 6,80 | 04045706 |
| 7 | 0,56/AWG20 | 52,8 | 6,90 | 04045707 |
| 8 | 0,56/AWG20 | 77,6 | 7,40 | 04045708 |
| 10 | 0,56/AWG20 | 93,1 | 8,30 | 04045710 |
| 12 | 0,56/AWG20 | 104,1 | 8,70 | 04045712 |
| 16 | 0,56/AWG20 | 116,4 | 9,50 | 04045716 |
| 18 | 0,56/AWG20 | 136,7 | 10,00 | 04045718 |
| 27 | 0,56/AWG20 | 186,5 | 11,80 | 04045727 |
| 30 | 0,56/AWG20 | 203,2 | 12,20 | 04045730 |
| 36 | 0,56/AWG20 | 240 | 13,20 | 04045736 |
| 40 | 0,56/AWG20 | 286 | 13,60 | 04045740 |
| 2 | 0,96/AWG18 | 29,7 | 5,90 | 04045802 |
| 3 | 0,96/AWG18 | 45,6 | 6,10 | 04045803 |
| 4 | 0,96/AWG18 | 52,3 | 6,60 | 04045804 |
| 5 | 0,96/AWG18 | 70,4 | 7,20 | 04045805 |
| 6 | 0,96/AWG18 | 80,4 | 7,80 | 04045806 |
| 7 | 0,96/AWG18 | 89,1 | 7,90 | 04045807 |
| 8 | 0,96/AWG18 | 100 | 8,40 | 04045808 |
| 10 | 0,96/AWG18 | 123,2 | 9,50 | 04045810 |
| 12 | 0,96/AWG18 | 142 | 9,90 | 04045812 |
| 18 | 0,96/AWG18 | 205,7 | 11,50 | 04045818 |
| 25 | 0,96/AWG18 | 280,7 | 13,50 | 04045825 |
